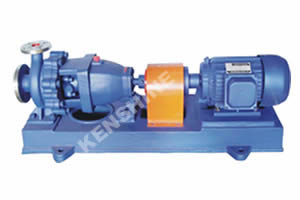

| IH单级单吸化工泵 |
 |
IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准IHO2858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～115℃的腐蚀性介质或物理、化学性能类似于水的介质，IHR化工泵输送温度在20℃～180℃。
IH型不锈钢化工泵的性能范围(按设计点)
流量：6.3～400米3/时
扬程：5～125米
泵的最高工作设计压力为1.6兆帕。
用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。泵的过流部分主要零件的材料。(泵触液零件材料表) |

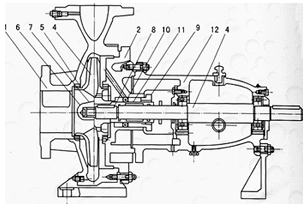

结构说明：
|
1 |
泵体 |
6 |
叶轮螺母 |
|
2 |
泵盖 |
7 |
垫圈 |
|
3 |
叶 轮 |
8 |
轴套 |
|
4 |
轴 |
9 |
动环 |
|
5 |
密封圈 |
10 |
机械密封 |
|
|
|
11 |
悬架 | |
产品参数:
|
型号 |
流量
mз/h |
扬程
m |
转速
r/min |
电机功率
KW |
口径 mm |
|
吸入 |
排出 |
|
IH50-32-125 |
12.5 |
20 |
2900 |
2.2 |
50 |
32 |
|
6.3 |
5 |
1450 |
0.55 |
50 |
32 |
|
IH50-32-160 |
12.5 |
32 |
2900 |
3 |
50 |
32 |
|
6.3 |
8 |
1450 |
0.55 |
50 |
32 |
|
IH50-32-200 |
12.5 |
50 |
2900 |
0.5 |
50 |
32 |
|
6.3 |
12.5 |
1450 |
0.75 |
50 |
32 |
|
IH50-32-250 |
12.5 |
80 |
2900 |
11 |
50 |
32 |
|
6.3 |
20 |
1450 |
1.5 |
50 |
32 |
|
IH65-50-125 |
25 |
20 |
2900 |
3 |
65 |
50 |
|
12.5 |
5 |
1450 |
0.55 |
65 |
50 |
|
IH65-50-160 |
25 |
32 |
2900 |
5.5 |
65 |
50 |
|
12.5 |
8 |
1450 |
0.75 |
65 |
50 |
|
IH65-40-200 |
25 |
50 |
2900 |
7.5 |
65 |
40 |
|
12.5 |
12.5 |
1450 |
1.1 |
65 |
40 |
|
IH65-40-250 |
25 |
80 |
2900 |
15 |
65 |
40 |
|
12.5 |
20 |
1450 |
2.2 |
65 |
40 |
|
IH65-40-315 |
25 |
125 |
2900 |
30 |
65 |
40 |
|
12.5 |
32 |
1450 |
4 |
65 |
40 |
|
IH80-65-125 |
50 |
20 |
2900 |
5.5 |
80 |
65 |
|
25 |
5 |
1450 |
0.75 |
80 |
65 |
|
IH80-65-160 |
50 |
32 |
2900 |
7.5 |
80 |
65 |
|
25 |
8 |
1450 |
1.5 |
80 |
65 |
|
IH80-50-200 |
50 |
50 |
2900 |
15 |
80 |
50 |
|
25 |
12.5 |
1450 |
2.2 |
80 |
50 |
|
IH80-50-250 |
50 |
80 |
2900 |
22 |
80 |
50 |
|
25 |
20 |
1450 |
3 |
80 |
50 |
|
IH80-50-315 |
50 |
125 |
2900 |
37 |
80 |
50 |
|
25 |
32 |
1450 |
5.5 |
80 |
50 |
|
IH100-80-125 |
100 |
20 |
2900 |
11 |
100 |
80 |
|
50 |
5 |
1450 |
1.5 |
100 |
80 |
|
IH100-80-160 |
100 |
32 |
2900 |
15 |
100 |
80 |
|
50 |
8 |
1450 |
2.2 |
100 |
80 |
|
IH100-65-200 |
100 |
50 |
2900 |
22 |
100 |
65 |
|
50 |
12.5 |
1450 |
4 |
100 |
65 |
|
IH100-65-250 |
100 |
80 |
2900 |
37 |
100 |
65 |
|
50 |
20 |
1450 |
5.5 |
100 |
65 |
|
IH100-65-315 |
100 |
125 |
2900 |
75 |
100 |
65 |
|
50 |
32 |
1450 |
11 |
100 |
65 |
|
IH125-100-200 |
200 |
50 |
2900 |
45 |
125 |
100 |
|
100 |
12.5 |
1450 |
7.5 |
125 |
100 |
|
IH125-100-250 |
200 |
80 |
2900 |
75 |
125 |
100 |
|
100 |
20 |
1450 |
11 |
125 |
100 |
|
IH125-100-315 |
200 |
125 |
2900 |
110 |
125 |
100 |
|
100 |
32 |
1450 |
15 |
125 |
100 |
|
IH125-100-400 |
100 |
50 |
1450 |
30 |
125 |
100 |
|
IH150-125-250 |
200 |
20 |
1450 |
18.5 |
150 |
125 |
|
IH150-125-315 |
200 |
32 |
1450 |
30 |
150 |
125 |
|
IH150-125-400 |
200 |
50 |
1450 |
45 |
150 |
125 |
|
IH200-150-250 |
400 |
20 |
1450 |
37 |
200 |
150 |
|
IH200-150-315 |
400 |
32 |
1450 |
55 |
200 |
150 |
|
IH200-150-400 |
400 |
50 |
1450 |
90 |
200 |
150 | |
